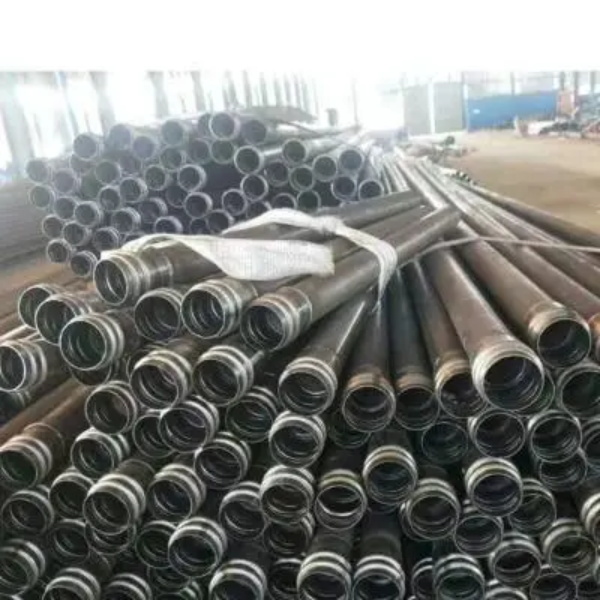

注漿無縫鋼管

　　注漿無縫鋼管特性：

　　①注漿無縫鋼管注漿施工工藝簡單,便于操作,施工安全,土層加固,漿體損失少,成本低,是隧道施工中的加固土層的方法之一.

　　②注漿無縫鋼管灌漿僅作為地下工程施工防塌陷和沉陷的輔助手段.

　　③注漿無縫鋼管超前灌漿設計應依據地質條件、隧道斷面尺寸及支護結構型式采用不同的設計參數.

　　注漿無縫鋼管適用范圍：

　　注漿無縫鋼管適用于處在無粘結、穩定能力差的砂層及沙礫(卵)石層;注漿無縫鋼管施工只是對開挖掌子面部分土層進行加固,開挖土層不宜長期曝露,應堅持先支撐后開挖的原則;同時注漿無縫鋼管灌漿也可用于各種臨時性的地層加固.

　　注漿無縫鋼管注漿施工方式

　　1準備工作

　　(1)了解設計圖，由測量隊清晰地開展開挖輪廊放線。

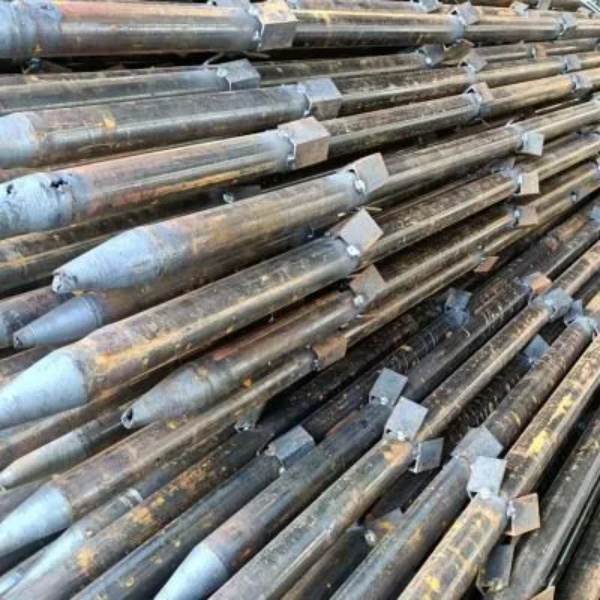

　　(2)制做注漿無縫鋼管。注漿無縫鋼管由直徑為φ42mm，厚度為3.5mm的熱軋無縫鋼管制成。管道的前端制成尖口錐形，尾端焊接φ6的抓緊箍，以避免在使用注漿無縫鋼管時管頭干裂，進而影響袖閥管連接，尾端長短100cm，做為不打孔的止漿段，在壁厚周邊鉆出四排φ10mm的孔，孔間距為15cm，并以梅花形排序。

　　2噴砼封閉開挖面

　　為了避免在注漿無縫鋼管灌漿期內漿體順著隧道面泄露，要用止漿墻來封閉開挖面。注漿墻由噴射砼方式制做，噴砼范圍為開挖面和5m范圍之內礦坑，厚度5～10cm，噴射砼施工按噴射砼作業指導書相關規定操作。3打孔并安裝注漿無縫鋼管

　　(1)測量放樣并標識設計孔的位置。

　　(2)勘探必須沿隧道豎向開挖，向輪廓線10°之外的插角打孔，打孔深層為3.5m。打孔結束后，注漿無縫鋼管沿孔打進。假如地層較軟，還可以用波動錘或便攜式風鉆直接打進。

　　(3)一般有三種與支撐結構相連的方法：

　　①針對格柵鋼架，將尾端放到鋼架腹部，并把它焊接到格柵鋼架上。針對型鋼框架，首先在弧形梁端的核心開一個孔，打孔通過該孔進行安裝，再將頂端焊接與鋼框架一起安裝。

　　②在鋼架(型鋼或格珊)的頂部打孔并在安裝后將尾端焊接到鋼架上。

　　③將尾端用短筋腋角焊固相接，以加強一同支護功效4密封

　　將注漿無縫鋼管打進后，將注漿泵的高壓膠管與噴頭連接，并用棉紗堵住噴頭處間隙，以保證漿體在灌漿過程中不會泄露，管道連接后，先注水檢查氣密性，待滿足要求后再進行灌漿。

　　5質量標準

　　注漿無縫鋼管中常用的鋼管原料入場檢測，應符合現行國家標準的要求;軟管常用鋼管的種類，級別，規格和數量需要符合設計要求。
